CaliBooster

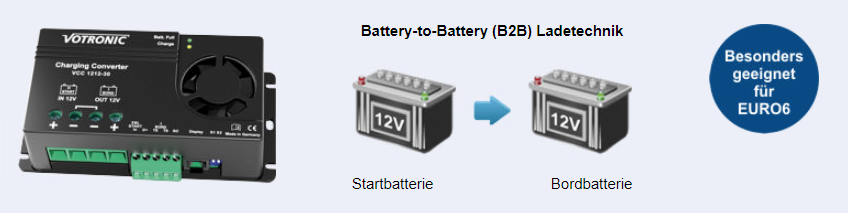

Lade-Wandler B2B (Battery to Battery) für Blei- und LiFePO4-Batterien


Mit voller Bordbatterie am Ziel.

Das Problem ist bekannt und ärgerlich: Trotz leistungsstarker Lichtmaschine wird die Bordbatterie selbst bei längerer Fahrt nicht vollgeladen.



In Zeiten von Abgasnorm Euro 6, als sogenannte intelligente Lichtmaschinen im VW California Einzug hielten, ist dies zum Problem geworden.



Abhilfe schaffen die VOTRONIC Lade-Wandler, die die Bordbatterie schnell und batterieschonend gemäß den Vorgaben der Batterie-Hersteller laden. Selbst bei kurzen Fahrten wird die Batterie mit vollem Ladestrom geladen. Spannungsschwankungen an der Lichtmaschine (Euro 6) werden ausgeglichen.


Starter-Batterie 12 V / Bord-Batterie 12 V: VCC 1212-30 max. Ladestrom 30 A

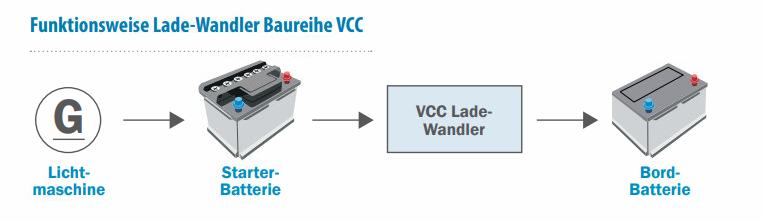

Funktion:

Gerade bei den modernen Euro 6 Fahrzeugen mit geregelter Lichtmaschine ist ein Booster unverzichtbar. Das Steuergerät des Fahrzeuges erkennt, wann die Starterbatterie voll ist und reduziert die Spannung an der Lichtmaschine, deshalb fliesst weniger oder gar kein Strom mehr in die Zusatzbatterie.

Der Booster entzieht der Starterbatterie aktiv Energie und gibt diesen Strom an die Zusatzbatterie weiter. Sobald das Euro 6 Steuergerät erkennt, dass die Starterbatterie entladen wird, muss die Steuerung die Lichtmaschine wieder einschalten. Somit werden beide Batterien doch wieder optimal geladen.

In diesem kompakten Gerät steuert ein intelligenter Mikroprozessor die robuste Leistungselektronik und sorgt für optimale Ladung und sicheren Betrieb. Die 6-stufigen Ladekennlinien können auf klassische Blei-Säure, -Gel & -AGMBatterien sowie moderne Lithium-LiFePO4-Batterien eingestellt werden. Angeschlossene Verbraucher werden automatisch mit versorgt, auch wenn das Bordnetz stark belastet wird. Die automatische Leistungsregelung sorgt für die notwendige Sicherheit und Startfähigkeit des Fahrzeuges.




Beschreibung:

  • Hohe Ladeleistung selbst bei kurzen Fahrstrecken bzw. Vollladung bei längerer Fahrt.
  • Erhöht/vermindert die Spannung auf das nötige Niveau, um die Bord‐Batterie mit der für sie optimalen Ladekennlinie präzise aufladen zu können.
  • Gleicht Leitungsverluste und Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6‐Fahrzeugen (intelligente Lichtmaschinen) in erheblichem Maße ständig vorkommen, vollständig aus.
  • Kompakte Bauform, geringes Gewicht (Hochfrequenz‐Switch Mode‐Technologie) und kräftig dimensionierte Leistungsbauteile für sicheren Betrieb.
  • Deutlich bessere Energiebilanz der Bord‐Batterie ohne Eingriff in den Starterkreis
  • Mit versorgten 12 V‐Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.
  • Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
  • Vollautomatischer Betrieb: Das Gerät ist ständig mit den Batterien verbunden und wird durch die laufende Lichtmaschine des Fahrzeugs automatisch aktiviert. Bei stehendem Motor werden die Batterien nicht entladen.
  • Parallel‐ und Puffer‐Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Gerät automatisch.
  • Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und Batterie‐Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Gerät und Batterie.
  • Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (EBL, Ladegeräte, Motor‐ und Brennstoff‐Generatoren, Solaranlagen) an einer Batterie.
  • Ladekabel‐Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
  • Anschluss für Batterie‐Temperatur‐Sensor (im Lieferumfang): Bei Blei‐Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie‐ Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden.
  • LiFePO4‐Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen < 0°C.
  • Ladehilfe für tiefstentladene Blei‐Batterien: Schonendes vorladen der (Blei‐Säure, ‐Gel, ‐AGM)‐Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.

Technische Daten:

Eingang von Fahrzeug Starter‐Batterie „+ IN Start“
Fahrzeug‐Starter‐Batterie Nennspannung 12 V
Batterie‐Kapazität (‐Größe), mindestens empfohlen 50 Ah
Eingangsspannungsbereich (EURO 6 +), D+ gesteuert 10,5 ‐ 16,5 V
Eingangs‐Überspannungsabschaltung (EURO 6 +), max. 16,5 V
Leistungs‐Aufnahme max. 490 W
Strom‐Aufnahme (bei niedrigster Eingangsspannung) max. 0,05 A ‐ 39 A
Aktivierungs‐Steuereingang „D+“, von D+, Klemme 15, Zündung 8 ‐ 17 V
Lade‐Ausgang an Bord‐Versorgungsbatterie „+ OUT Bord“
Lade‐/Puffer‐/Last‐Strom, geregelt IU1oU2, Blei, LiFePO 0 A ‐ 30 A (0 A - 20 A *)
Blei‐Säure, ‐Gel, ‐AGM‐Batterie Nennspannung 12 V
     Kapazität (Batteriegröße), empfohlen / bis zu 60‐200 / 260 Ah
     im Speicher hinterlegte Blei‐Ladeprogramme 3
     Vorladestrom (Batterie tiefstentladen < 8V), max. 15 A (10 A *)
     Sicherheits‐Ladespannung bei Batterie‐Übertemperatur 12,80 V
LiFePO4‐Batterie Nennspannung 12 V (12,8 -13,3  V)
     Kapazität (Batteriegröße), empfohlen / bis zu 60‐200 / 260 Ah
     im Speicher hinterlegte LiFePO4‐Ladeprogramme 1
     Sicherheits‐Ladespannung bei Batterie‐Übertemperatur 12,80 V
Rückladezweig, Ladung/Ladungserhaltung für die 12 V START-Batterie
aus der BORD- Batterie (z.B. bei Netz-Ladung der BORD- Batterie) 12 V / 0-1 A
Aktiv bei Blei-Säure, -Gel, -AGM BORD-Batteriespannung Ein: > 13,1 V, Aus: < 13,0 V
Aktiv bei LiFePO4-BORD-Batteriespannung Ein: > 13,5 V, Aus: < 13,4 V
„T T“ Eingang für Batterie‐Temperatur‐Sensor „Bord“ ja
EBL START In, EVS-Messeingang: ja
Ruhestrom, StandBy 3 ... 7 mA
Lade‐Timer 3‐fach
Spannungswelligkeit < 30 mV rms
Ladespannungs‐Limit „+OUT Bord“ (Schutz der Verbraucher) 15,00 V
Externe Überspannungsabschaltung „+OUT Bord“ (20 sec) 15,50 V
Kurzschluss‐/Rückentlade‐/Sicherheits‐Schutz ja
Geräte‐Einbaulage beliebig
Temperaturbereich ‐20 bis 45° C
Drehzahlgeregelter, temperaturgesteuerter Lüfter ja
Allmähliche Abregelung der Ladeleistung bei Übertemperatur ja
Sicherheitsabschaltung bei Überhitzung ja
Abmessungen, inkl. Befestig.‐Flansche und Klemmen (LxBxH) 146 x 67 x 40 mm
Gewicht 280 g
Umgebungsbedingungen, Luftfeuchtigkeit: max. 95 % Raumfeuchte, nicht kondensierend
Lieferumfang: Temperatursensor, Bedienungsanleitung
